S-P 钢弹簧减震器 S-P5-6 至 S-P21-6

S-P 钢弹簧减震器 S-P5-6 至 S-P21-6

S-P 钢弹簧减震器 S-P5-6 至 S-P21-6的概况 -

弹簧元件和阻尼弹簧元件确保设备引起的振动-振动的来源-不被传递到环境（振源的隔离）。
S-P 钢弹簧减震器 S-P5-6 至 S-P21-6的优势 +

中小型工厂和机械的隔振适当的隔振/机械、部件、集料和建筑物中的结构噪声阻尼对保护人类和物质资产免受振动越来越重要。

VICODA 弹簧元件和阻尼弹簧元件确保设备引起的振动-振动的来源-不被传递到环境（源的隔离）。弹簧元件也可以用来隔离振动系统，以对抗环境引起的振动（隔离接受者）。我们关闭Er 弹簧元件，无论是否集成 CRD 型阻尼覆盖频率在 2.5 至 5 Hz 之间。所有弹簧元件可以额外配备粘弹性阻尼器，以适应增加的阻尼要求。

适用于各种应用场合。它们为振动和结构噪声隔离提供了解决方案，例如：

➤ 风扇或通风系统

➤ 空调系统

➤ 泵或抽水系统

➤ 电子设备测量装置

➤ 中小型动力压力机
S-P 钢弹簧减震器 S-P5-6 至 S-P21-6的性能 +

弹簧元件设计:
➤ 相同的总高度在一系列

➤ 大负荷范围内，90 至 72，200N 之间

➤ 频率从 2.5 Hz 压力和形状锁定高度调整（也可用于不锈钢）（可选）

➤ 高质量腐蚀保护（CDP 涂层弹簧）

➤ 使用相同尺寸（可选）

➤ 结构噪声阻尼（可选）

➤ 升降装置（可选）的 CRD 型阻尼

S-P 钢弹簧减震器 S-P5-6 至 S-P21-6的指标 +

H0：空载高度

Hn：额定载荷高度

S-P 钢弹簧减震器 S-P5-6 至 S-P21-6(图1)

S-P5-6 至 S-P12-6
类型	额定载荷[kN]		垂直刚度	固有频率	高度[mm]
	最小	最大	[N/mm]		H0	Hn
	最小	最大	[N/mm]		H0	Hn最小	Hn最大
S-P5-6	2.475	8.775	418	3.4 - 6.5	71	65	50
S-P6-6	2.890	11.225	488	3.3 - 6.5			48
S-P7-6	3.475	10.565	587	3.7 - 6.5			53
S-P8-6	4.300	14.540	727	3.5 - 6.5			51
S-P9-6	4.995	16.035	844	3.6 - 6.5			54
S-P10-6	6.135	16.590	1037	4.0 - 6.5			55
S-P11-6	7.005	18.940	1184	4.0 - 6.5			55
S-P12-6	8.645	23.360	1460	4.0 - 6.5			55
最大重量约：8.8 kg

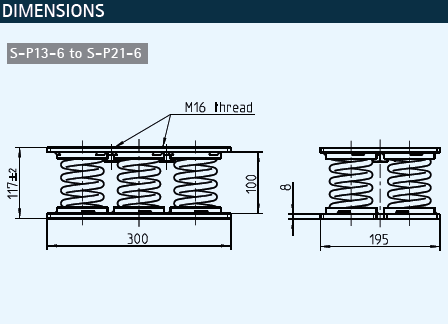

S-P 钢弹簧减震器 S-P5-6 至 S-P21-6(图2)

S-P13-6 至 S-P21-6
类型	额定载荷[kN]		垂直刚度	固有频率	高度[mm]
	最小	最大	[N/mm]		H0	Hn
	最小	最大	[N/mm]		H0	Hn最小	Hn最大
S-P13-6	0.540	3.900	90	2.4 - 6.5	117	114	74
S-P14-6	0.965	6.990	165	2.4 - 6.5			74
S-P15-6	1.225	8.915	205	2.4 - 6.5			74
S-P16-6	2.615	16.795	440	2.6 - 6.5			79
S-P17-6	5.090	30.960	860	2.6 - 6.5			81
S-P18-6	8.555	30.345	1445	3.4 - 6.5			96
S-P19-6	11.035	48.465	1865	3.1 - 6.5			91
S-P20-6	13.965	61.335	2360	3.1 - 6.5			91
S-P21-6	17.940	72.720	3030	3.2 - 6.5			93
最大重量约：17 kg
