首页 > 产品 > 弹性体-金属 减震器 > 联轴器减震器
弹性联轴器-Axoflex

-
弹性联轴器-Axoflex的概况 -
➤弹性体部分包含多种弹性衬套,由需要传递的扭矩决定。
① 内部有螺纹或通孔(普通链接或与飞轮连接)
② 预压天然橡胶在内部① 或半圆柱外部③
③ 半圆柱包裹住天然橡胶。
④ 外罩通过施加压力到半圆柱上③,确保了橡胶的预压功能。
➤钢盘:
⑤ 法兰附内钉(普通安装)。
⑥ 圆盘附双头螺钉(飞轮安装)。
➤压铸钢轮毂:
⑦ 这两种轮毂是相同的。可以被螺栓拴在圆盘⑤或⑥ 上(取决于安装方式)。
-
弹性联轴器-Axoflex的优势 +
AXOFLEX联轴器具有以下几点:
➤轴向拆除不需要移动设备。
➤橡胶预压缩卡哇伊限制张力方向的运行。
优势:
➤非常好的轴向弹性可承受高轴向位移。如锥子转子设备。
-
弹性联轴器-Axoflex的性能 +
运行限制
径向偏离
额定扭矩
N.m轴向位移
转速为1500rpm600
800
1300
2300
3600
5000
7500
12000
175002 rpm
2 rpm
2 rpm
2 rpm
2 rpm
3 rpm
3 rpm
3 rpm
3 rpm
运行特征 AXO 2额定扭矩
N.m振动耦合
N.m加速工况下的扭转角度
(角度)刚度 轴向
daN/mm径向
daN/mm扭矩
m.KN600 300 3° 30′ 22 75 10.9 800 400 3° 30′ 30 100 14.3 1300 650 3° 45 150 25.8 2300 1150 2° 30′ 60 210 53.3 3600 1800 2° 75 250 114.6 5000 2500 1° 50′ 90 300 190 1 N.m ≈ 0.1 mkg
运行特征 AXO 4额定扭矩
N.m振动耦合
N.m加速工况下的扭转角度
(角度)刚度 轴向
daN/mm径向
daN/mm扭矩
m.KN5000 2500 1° 50′ 100 360 157 8000 4000 1° 40′ 130 480 252 12000 6000 1° 20′ 170 600 528 17500 8750 1° 200 720 916 24000 12000 0° 50′ 240 850 1550 40000 20000 0° 40′ 300 1100 3300 1 N.m ≈ 0.1 mkg
-
弹性联轴器-Axoflex的指标 +
尺寸
额定扭矩
N.m最大扭矩
N.m最大转速
rpm孔径C
mmA
mmB mm
类型D
mmE
mm标准联轴器
产品型号飞轮联轴器 F
mmG
mmH
mmJ
mmK
mmS
mmT
mm重量
kgmin max stan. flyw. 600 1200 3000 18 60 270 181 138 86 60 615253 615253 55 180 85 115 138 6 7 14 800 1600 3000 18 60 270 181 138 86 60 615354 615254 55 180 85 115 138 6 7 15 1300 2600 3000 23 80 300 235 145 115 85 615206 615256 55 200 115 145 168 8 9.5 28 2300 4600 2500 23 80 364 235 145 115 85 615208 615258 55 268 115 145 168 8 9.5 45 3600 7200 2500 28 100 424 274 164 145 102 615210 615260 55 324 145 180 210 10 12.5 72 5000 10000 2000 28 120 475 345 200 177 136 615212 615262 55 380 178 213 247 12 16 103

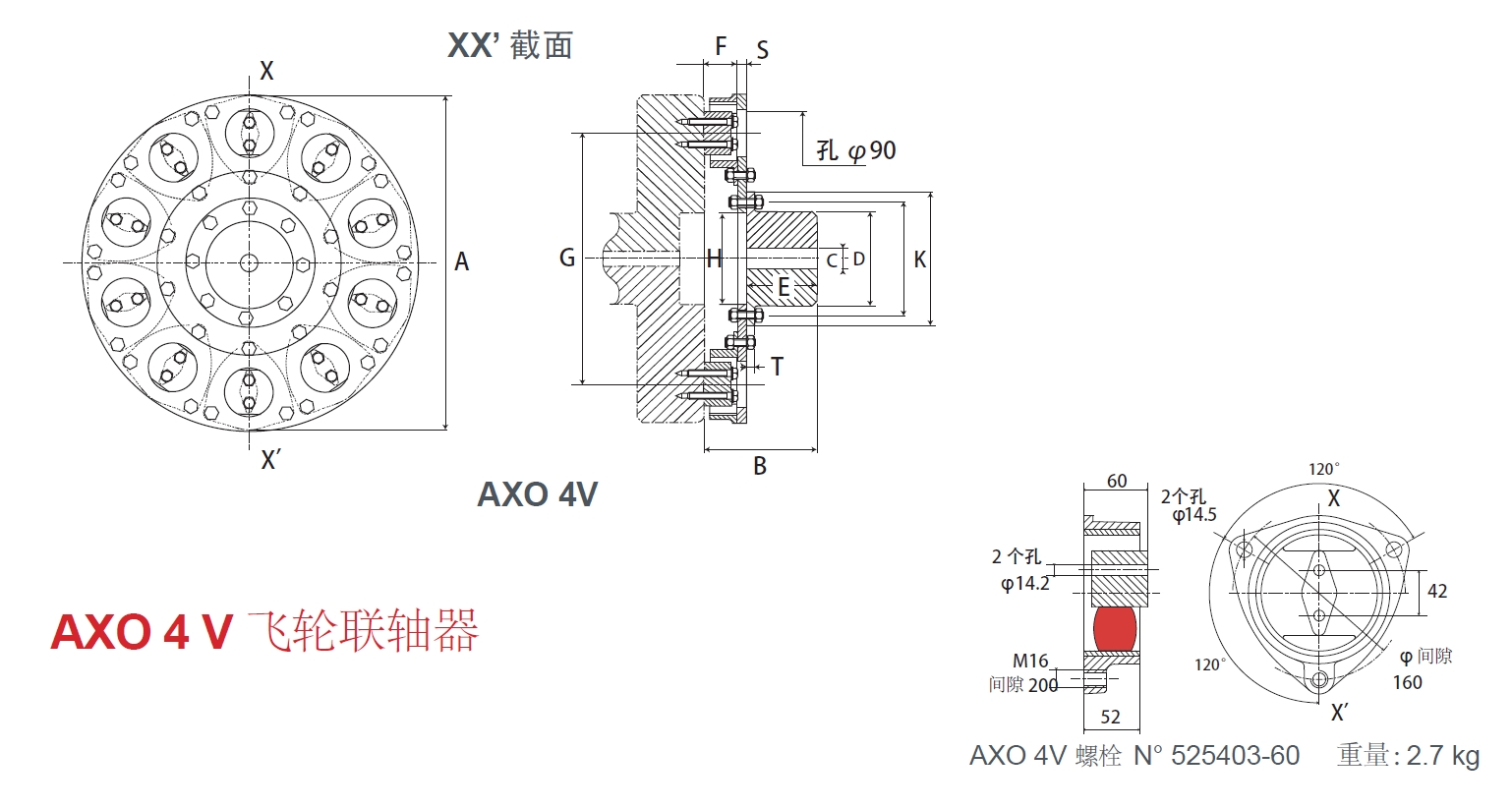

额定扭矩
N.m最大扭矩
N.m最大转速
rpm孔径C
mmA
mmB mm
类型D
mmE
mm标准联轴器
产品型号飞轮联轴器 F
mmG
mmH
mmJ
mmK
mmS
mmT
mm重量
kgmin max stan. flyw. 5000 10000 1800 28 100 480 279 170 145 102 615406 615456 60 340 145 180 210 10 12.5 80 7500 15000 1800 28 120 513 346 203 177 136 615408 615458 60 373 178 213 247 10 16 115 12000 24000 1500 28 120 622 358 209 177 136 615410 615460 06 482 178 213 247 16 16 178 12000 24000 1500 32 150 622 396 228 210 155 615440 615490 60 482 178 260 290 16 18 200 17500 35000 1500 32 150 720 396 228 210 155 615414 615462 60 580 178 260 290 16 18 240 17500 35000 1500 36 170 720 516 288 240 215 615442 615492 60 580 240 290 335 16 24 300 24000 1400 36 170 840 524 292 240 215 615414 615464 60 700 240 290 335 20 24 400 24000 1400 36 200 840 570 315 285 240 615444 615494 60 700 240 335 380 20 40 500 40000 1200 36 200 1040 590 325 285 240 615418 615468 620 900 240 335 380 30 40 700
安装
方法:(普通)
➤把每个法兰连接到对应轴末端。
➤使用特殊设备用螺栓把圆盘中心固定在法兰之上。
➤把螺栓的外部电枢连接到对应的圆盘上。
➤把螺栓的内部电枢连接到其它圆盘上。
连接螺栓需要的扭力
Ø12 →75 N.m Ø14 →122 N.m Ø16 →185 N.m
方法:(普通)
➤把法兰安装到轴的末端。
➤把圆盘用螺栓固定在法兰上。
➤把螺栓的外部电枢连接到圆盘上。
➤把螺栓的内部电枢连接到第二个设备的飞轮上。
